精密制造视角下汽车模具激光淬火工艺优势与标准化流程

一、激光淬火加工技术原理

　　激光淬火是一种精密、高效的金属表面相变强化热处理技术，核心依托高功率密度激光束的热效应，针对汽车模具型腔、刃口、耐磨面等关键区域实现局部硬化处理，全程无需传统淬火冷却液、无明火、无大面积热损伤。其技术原理分为极速加热、固态相变、自冷淬火三个核心阶段，适配各类汽车冲压模、注塑模、压铸模等模具的表面强化需求。

　　1、极速加热：激光光子能量被材料自由电子吸收，在0.1-1ms内将表层温度升至奥氏体化温度(约1000℃)，加热速率突破10⁵-10⁶℃/s，远快于传统加热方式。

　　2、固态相变：高温区形成均匀奥氏体组织，温控精度直接影响硬化层质量，需避免过热导致的晶粒粗化。

　　3、自冷淬火：激光移开后，基体导热实现超高速冷却(>10⁵℃/s)，奥氏体转变为高硬度马氏体，无需外部冷却介质，环保且高效。

　　整个过程属于不改变表面合金元素的固态相变，仅通过激光热作用改变表层金相组织，实现“局部强化”效果，不影响模具基体整体性能。

　　二、激光淬火加工的六大核心优势

　　1、精准局部淬火，不影响周边区域

　　激光束光斑尺寸小、能量集中，可精确控制淬火区域，仅对模具型腔、刃口、拉延筋等高磨损部位进行强化，对邻近区域无热影响。这一特性使其特别适合复杂曲面模具的局部强化需求。

　　2、热输入极低，工件变形极小

　　激光淬火前后工件的变形几乎可以忽略，有效规避了传统火焰淬火、感应淬火后需大量数控再加工或钳工修磨的问题，大幅简化生产流程。淬火后表面粗糙度基本不变，可作为模具精加工后的最后一道热处理工序。

　　3、淬硬层均匀，硬度更高

　　激光淬火可获得比感应淬火更高的表面硬度，一般高出1-3HRC。淬火层组织为晶体细化、组织致密的马氏体，硬度均匀性好(±HRC2)，耐磨性可提高3-4倍。在特定工艺条件下，材料表面硬度可提升约20%-40%。

　　4、无需冷却介质，绿色环保

　　激光淬火依靠基体热传导实现自冷淬火，无需水或油等冷却介质，消除了淬火废液处理压力。整个过程无化学污染，符合绿色制造与“双碳”目标方向。

　　5、灵活适配复杂部位，易于自动化

　　设计专用导光系统后，可对深孔、内孔、凹槽、盲孔等传统工艺难以处理的部位进行淬火。激光加工路径灵活可调，配合五轴联动数控编程，可精准覆盖模具复杂曲面，易于实现自动化生产。

　　6、显著提升模具寿命，降低综合成本

　　以Cr12MoV钢模具刃口为例，激光淬火后寿命从数千次增至5万次，某国产SUV侧围模具冲压次数突破40万次。材料可降级使用(如以HT250替代H13钢)，年维护成本下降超50%，覆盖件合格率从92%升至99.5%。

　　三、激光淬火加工汽车模具专项工艺流程

　　针对汽车模具高精度、高稳定性的加工要求，激光淬火形成了标准化、规范化的专项工艺流程，从前期预处理到后期检测验收，全流程把控加工质量，具体分为六大步骤：

　　1、模具前期检测与工况分析

　　首先对待加工汽车模具进行全面检测，确认模具材质、原有硬度、型腔结构、磨损缺陷位置，结合模具使用工况(冲压、压铸、注塑)确定淬火区域、目标硬度、硬化层深度。同时排查模具表面裂纹、锈蚀、油污等问题，明确加工方案，规避加工风险。

　　2、模具表面预处理

　　彻底清理模具淬火区域表面的油污、铁锈、氧化皮、抛光残留杂质，保证加工表面洁净干燥;对粗糙表面进行轻微打磨找平，消除表面凹凸缺陷，确保激光光束能量均匀吸收，避免因表面杂质、粗糙度不均导致淬火硬度不均、局部烧蚀等问题，保障淬火质量稳定性。

　　3、设备调试与参数设定

　　根据模具材质、淬火深度、区域结构，调试激光淬火设备参数，精准设定激光功率、光斑直径、扫描速度、重叠率、焦点位置等核心参数。针对汽车模具曲面、棱角、深腔等特殊部位，单独优化扫描轨迹，匹配多轴联动加工路径，确保复杂区域淬火均匀。

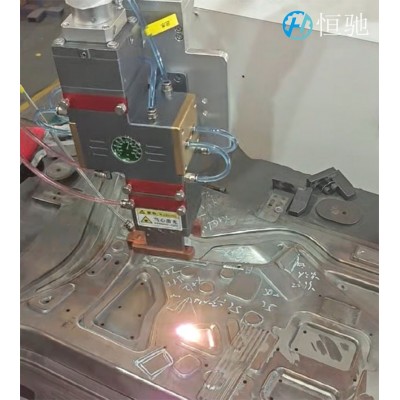

　　4、分区精准激光淬火加工

　　采用数控编程联动机械臂，按照预设轨迹对模具关键区域进行分区扫描淬火，优先加工刃口、型腔工作面、耐磨台阶等核心受力区域，规避非加工区域受热影响。加工过程中实时监控激光能量与模具表面温度，动态调整参数，杜绝过烧、淬火不足、硬度不均等缺陷。

　　5、低温去应力回火处理

　　淬火完成后对模具进行低温回火处理，消除激光淬火产生的表层残余热应力与相变应力，有效防止模具后期使用中出现开裂、变形、硬度衰减等问题，进一步稳定模具金相组织，提升模具抗疲劳性能，适配汽车模具长期高频作业需求。

　　6、质量检测与验收交付

　　采用硬度检测仪、金相显微镜、深度测试仪对加工区域进行抽检、全检，检测淬火表面硬度、硬化层深度、金相组织，确认无变形、无裂纹、无烧蚀缺陷。检测合格后对模具进行清洁、防护处理，完成验收交付;不合格区域精准补淬返修，确保满足模具使用标准。

　　四、激光淬火加工的未来三大技术趋势

　　1、智能化：AI实时调控与自适应淬火

　　结合机器视觉、红外温度监测与人工智能算法，实现激光淬火过程的实时监控与自适应调整。通过AI实时调控激光功率与扫描路径，根据模具材质、结构自动匹配最优工艺参数，确保淬火层质量的稳定一致性。

　　2、复合工艺：激光淬火与熔覆联动

　　将激光淬火与激光熔覆技术集成，实现模具“修复+强化”一站式解决。对已磨损的模具先进行激光熔覆尺寸恢复，再对修复区域进行激光淬火强化，形成功能梯度结构，大幅延长模具服役周期。

　　3、超快激光：攻克热敏感材料难题

　　飞秒激光技术正被探索用于钛合金等热敏感模具材料，助力汽车轻量化转型。超快激光的极短脉冲作用时间可进一步降低热影响区，在保持材料原有性能的前提下实现表面强化，拓展激光淬火在新型轻量化材料模具上的应用边界。

　　五、总结

　　汽车模具激光淬火技术凭借精准局部强化、近乎零变形、无需冷却介质、淬硬层均匀优质的核心特点，正在重塑汽车模具制造的价值链。它解决了高强钢、铝合金等新型材料加工带来的模具磨损难题，通过精准的局部强化大幅降低了材料与能源消耗。随着智能化、复合化、超快激光三大技术趋势的推进，这项兼具精密性与环保特征的技术，将成为汽车模具技术升级的核心驱动力之一。对于模具制造商而言，布局激光淬火产能既是对未来竞争力的战略投资，也是响应制造业绿色转型的必然选择。
