油缸表面激光熔覆修复加工——技术解析与价值洞察

　一、技术背景：为何油缸需要"焕新术"

　　油缸是液压系统的"心脏执行器"，长期在高压、高频摩擦和介质腐蚀的多重"考验"下工作。缸筒内壁的磨损、活塞杆表面的划伤与腐蚀，是导致油缸"退休"的三大元凶。而激光熔覆修复技术，凭借‌高结合强度、低热影响、材料利用率高‌等突出优势，正逐步取代传统修复工艺，成为油缸再制造领域的主流方案。

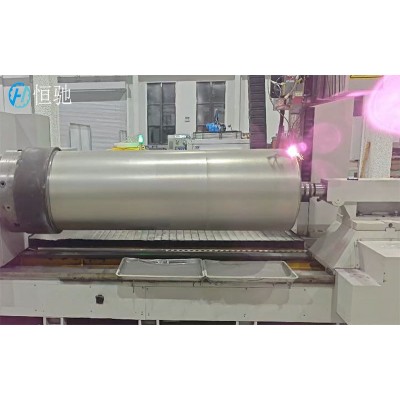

　　二、工艺原理：激光"焊接"出的新生命

　　激光熔覆的核心逻辑可以这样理解：用高能激光束作为"热源焊枪"，将特种合金粉末与油缸基体表层同时熔化，快速凝固后形成一层‌冶金结合‌的耐磨耐蚀合金涂层。这层涂层不仅恢复了工件的原始尺寸，还大幅强化了表面性能。



　　三、油缸常见"病症"与修复方案

　　激光熔覆修复技术已广泛应用于‌工程机械、矿山液压支架、盾构设备、海工装备‌等领域的油缸再制造，覆盖范围相当广泛。



　　四、技术优势：为什么激光熔覆"技高一筹"

　　1、 冶金级结合，牢固度无可比拟

　　涂层与基体形成完全冶金结合，结合强度可达‌300MPa以上‌。相比之下，传统电镀层只是物理附着，高压工况下容易出现剥落。激光熔覆层能够承受反复冲击与交变载荷，可靠性显著提升。

　　2、 热影响区极小，基体性能几乎无损

　　激光加热区域高度集中，热输入精准可控。来看一组对比数据：

　　· ‌常规激光熔覆‌：热影响区宽度约1269.8μm，基体屈服强度下降7.7%，冲击功下降8.9%

　　· ‌超高速激光熔覆‌：热影响区宽度仅222.2μm，基体屈服强度下降3.6%，冲击功下降3.5%

　　超高速工艺的热影响区仅为常规工艺的‌六分之一‌，对母材性能的影响微乎其微。

　　3、 热变形小，精度可控

　　修复后油缸尺寸精度可控制在‌0.05mm以内‌，基本不需要大量后续加工就能满足装配要求。超高速激光熔覆工艺的稀释率更低、粉末利用率更高，进一步减少了后加工余量。

　　4、 涂层性能可定制，使用寿命延长

　　根据油缸的工况需求，可以选择‌铁基、镍基、钴基‌等不同类型的合金粉末。熔覆层硬度可达基体的1~2倍，耐腐蚀性能显著优于基体。实际应用数据显示：设备耐久度提升数倍，停机时间可缩短‌60%‌，全生命周期维护成本降低约‌40%‌。

　　5、 绿色环保，符合"双碳"方向

　　整个工艺过程无镀铬等重金属污染，无需化学废液处理，完全符合绿色制造和"双碳"目标的政策导向。

　　五、必须正视的缺陷与风险

　　激光熔覆虽好，但也有"软肋"：

　　1、‌裂纹‌：这是技术风险。热应力是主要诱因，通过基体预热、选用镍基粉末、优化热循环可以有效抑制。需要注意的是，内孔熔覆散热条件差，开裂风险高于外圆熔覆。

　　2、‌气孔与夹渣‌：工件表面油污、粉末受潮、保护气不足都可能导致这类缺陷，成为渗漏隐患源。

　　3、‌未熔合‌：激光功率不足或表面清理不到位，会造成涂层局部脱落失效。

　　4、‌变形‌：多层熔覆时热量累积，薄壁缸筒容易出现圆度超差。控制单层厚度和层间冷却是关键。

　　六、工艺核心价值总结

　　1、‌降本增效‌：修复成本仅为新件费用的‌30%~50%‌，大幅替代整件采购

　　2、‌精度保障‌：热变形控制在0.05mm以内，后加工需求极低

　　3、‌性能跃升‌：熔覆层的硬度、耐蚀性、耐磨性均优于基体，寿命成倍延长

　　4、‌绿色合规‌：替代传统镀铬工艺，实现清洁生产
