PMC IMU100 IT系统绝缘监测方案

产品简介

Product Introduction

IT系统绝缘监测及故障定位解决方案，用于在线监测IT供电系统（直流、单相交流、三相交流）的绝缘情况，当发生绝缘异常时，第一时间发出报警信号并精确定位故障回路，帮助运维人员尽快排查问题并修复，确保供电系统持续可靠。

该方案由IMU100绝缘监测仪、IC100信号发⽣器和ILU100故障定位仪通过CAN⽅式连接组成，能⾃适应IT系统漏电容的⼤⼩和变化，监测对地绝缘电阻和泄漏电容值。⽤于及时识别光伏、⼯业、船舶等场景的IT供电系统绝缘异常，确保安全、可靠⽤电。

功能特点

Features and Characteristics

应用场景一、光伏系统绝缘监测

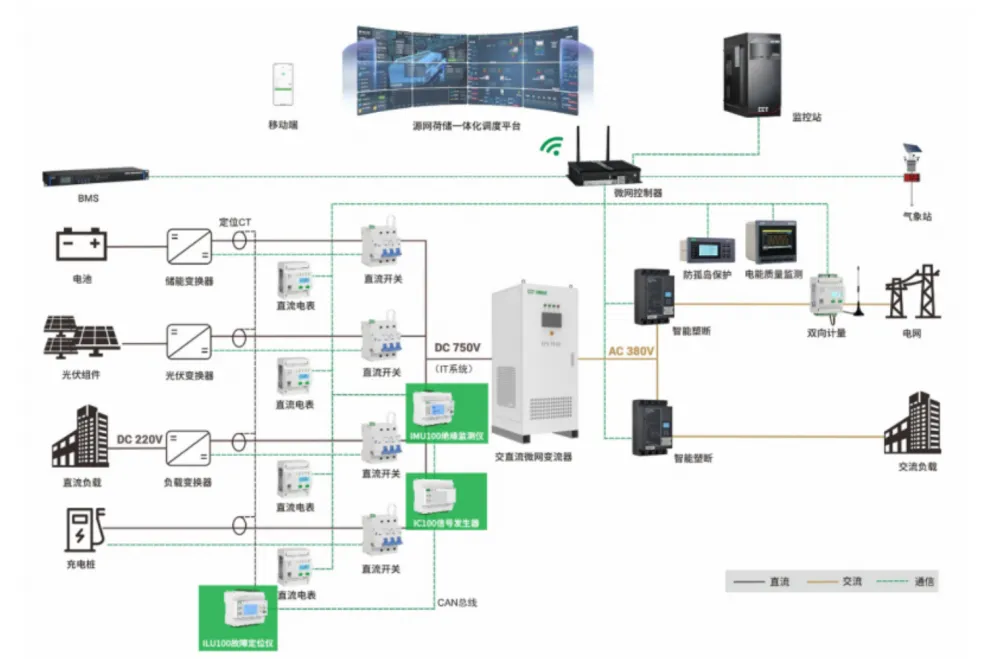

>> 为光伏IT供电系统提供全天候、全方位的绝缘监测，具备高度的兼容性和穿透性，可穿透各类光伏智能调控组件（PCS、DC/DC模块等）精准测量绝缘参数，监测范围覆盖直流与交流部分。

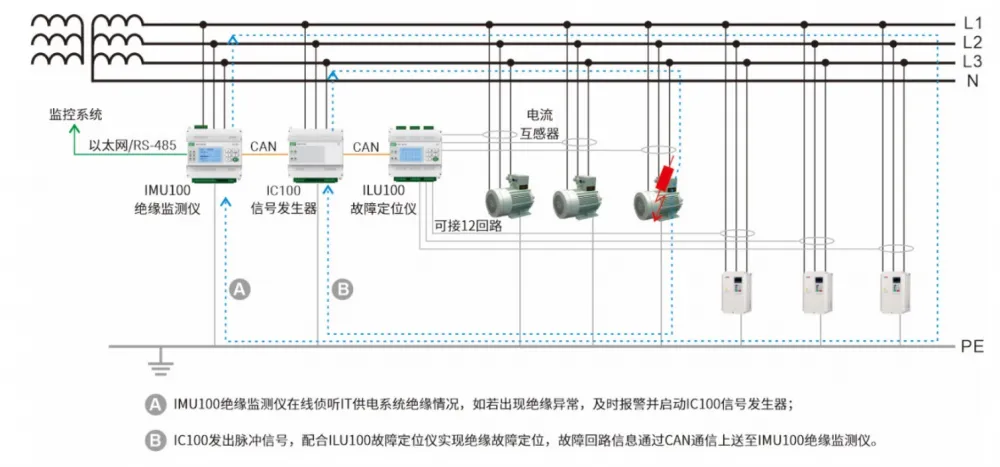

>> 当IMU100绝缘监测仪检测到绝缘故障并发出报警时，IC100信号发生器和ILU100故障定位仪立即启动故障定位功能，快速锁定故障支路。并通过电压测量值进一步精确判断故障位置，帮助运维团队在最短时间内解决问题，提升响应效率。

>> 单台IMU100绝缘监测仪可接入8台ILU100故障定位仪，每台ILU100故障定位仪可监测12条支路，覆盖范围广，满足整个光伏直流母线的监测需求，确保系统安全无忧。

应用场景二、工业IT系统绝缘监测

>> IT供电系统在发⽣第⼀次绝缘故障时，故障电流⾮常⼩，不会造成⼈⾝电击和停电事故，因⽽被⼴泛应⽤于对供电可靠性要求极⾼的工业生产场景，如矿井作业、玻璃制造、电炉及试验设备、冶⾦加⼯、化⼯⽣产、爆炸性危险区域等。IT供电系统出现绝缘故障时没能及时处理，如果系统另⼀处也出现绝缘故障，会形成故障回路⽽导致跳闸。因此及时识别绝缘故障点并⼲预极为关键。

>> 装置采⽤隔断设计并⽀持单⺟分段耦合，各模块具备⾃检功能。可及时识别⼯业IT供电系统绝缘异常，确保安全、可靠⽤电。
