丹佛斯截止止回阀SCA-X & 止回阀CHV-X SCA-X 为内置截止阀功能的止回阀。CHV-X 为单一功能止回阀。SCA-X /CHV-X 均可提供角型阀体。 通过精心设计，可在极小的压差下开启。可提供理想流动工况，且安...
1、产品图片仅供参考，不能作为您选型购买的依据；2、联系时说明您是在[ 智能装备网 ]看到的。大量供应丹佛斯截止止 ￥1294.00/件
DANFOSS丹佛斯 148B60 面议
DANFOSS丹佛斯 148B60 面议 丹佛斯截止止回阀SCA-X & 止回阀CHV-X
SCA-X 为内置截止阀功能的止回阀。CHV-X 为单一功能止回阀。SCA-X /CHV-X 均可提供角型阀体。
通过精心设计，可在极小的压差下开启。可提供理想流动工况，且安装拆卸容易，更方便检查维护。
SCA-X 配备方孔阀帽并具有背封功能，可以在系统运行中（压力存在的条件下）更换阀杆的填料函。
采用激光切割的V形流口，使阀门具备优异的调节性能(SCA-X / CHV-X 50-125)。
阀门独到便携式安装设计使阀门具有很好的密封性能。
在活塞和缸体之间设计独特的平衡减震能帮助阀体在低负荷工况下得到很好的保护。
丹佛斯截止止回阀SCA-X & 止回阀CHV-X特点
■适用于各种不可燃制冷剂（包括氨）及无腐蚀性气体/液体介质，适合二氧化碳系统。可以用于化工和石油化工方面
■ 模块概念：
配备SVL系列通用阀座，可随意更换SVL管路元件平台的各类功能模块
■ 迅速便捷的阀门检修服务，便于更换顶部功能模块且无需焊接
■ 开启压差，仅为 0.04 bar g (0.58 psi g)
■ 带有内置减震腔，用于防止阀门在制冷剂流速较低或密度较低时出现震颤
■ 每种阀件上都明确标注型号、尺寸和性能范围
■ 易于拆装，便于维护
■ 内部背封功能，使阀门可以在运行状态（压力存在）下更换阀杆的填料函
■ 很好的流动工况设计，保证阀门可以迅速达到全开的状态
■ 阀体和阀盖材料采用符合压力设备指令 (PED)及相关国际标准要求的低温碳钢
■ 配备不锈钢螺栓
■ 设计工作压力：52 bar g (754 psi g)
■ 温度范围：–60℃/+150℃ (–76℉/+302℉)
■ 认证种类：如需获取产品认证信息，请与温州市宏图机电有限公司或当地丹佛斯销售代表处联系。
设计参数
连接
可以提供以下连接方式：
■ 对接焊 DIN (EN 10220)
- DN 15 – 125（½ - 5 in.）
■ 对接焊 ANSI（B 36.10 壁厚等级Sch 80），
- DN 15 – 40（½ - 1½ in.）
■ 对接焊 ANSI（B 36.10 壁厚等级Sch 40），
- DN 50 – 125（2 - 5 in.）
■ 对接焊 GOST（8734-75+8732-78)
– DN 15 - 125（½ - 5 in. )
■ 承插焊接 ANSI (B 16.11)，
- DN 50（2 in.）
阀体
材质采用特制耐低温钢。
确保在整个温度范围内的密封性。全温度范围，–60℃/+150℃ (–76℉/+302℉)。
安装
阀体必须垂直安装以确保阀芯朝下。
阀体在设计上可以承受较高的内部压力。但总体设计应避免系统管路中出现积液现象，以减少热膨胀造成的压力冲击。
更多安装详情，请参见 SCA-X / CHV-X 安装说明。
如果低黏度的冷冻油进入并且驻留于减震腔中，将使止回阀的功能受到影响。因此，有必要扩大减震腔的流口以便用于高黏度的流体。
订货
如何订货
下表用于确认阀门具体参数。
请注意阀的代号只是用于标识阀的规格情况，某些代号的存在并不代表其本身即为标准产品。
如果需要获得进一步的产品信息，请与温州市宏图机电有限公司或所在地的丹佛斯销售公司进行联系。
注意！
如果对产品有特殊的认证要求或者需要更高的压力等级，请与温州市宏图机电有限公司或所在地的丹佛斯销售公司进行联系。
规格 | 类型 | 订货代码 | 类型 | 订货代码 | |||
mm | in | 直角式 | 直通式 | ||||
对接焊 DIN (EN 10220) | |||||||
15 | 1/2 | SCA-X 15 D ANG | 148B5208 | CHV-X 15 D | 148B5236 | 148B6581 | |
20 | 3/4 | SCA-X 20 D ANG | 148B5308 | CHV-X 20 D | 148B5336 | 148B6583 | |
25 | 1 | SCA-X 25 D ANG | 148B5408 | CHV-X 25 D | 148B5436 | 148B6585 | |
32 | 11/4 | SCA-X 32 D ANG | 148B5508 | CHV-X 32 D | 148B5536 | 148B6587 | |
40 | 11/2 | SCA-X 40 D ANG | 148B5608 | CHV-X 40 D | 148B5636 | 148B6589 | |
50 | 2 | SCA-X 50 D ANG | 148B5708 | CHV-X 50 D | 148B5736 | 148B6591 | |
65 | 21/2 | SCA-X 65 D ANG | 148B5808 | CHV-X 65 D | 148B5836 | 148B6593 | |
80 | 3 | SCA-X 80 D ANG | 148B5908 | CHV-X 80 D | 148B5936 | 148B6595 | |
100 | 4 | SCA-X 100 D ANG | 148B6008 | CHV-X 100 D | 148B6036 | 148B6597 | |
125 | 5 | SCA-X 15 D ANG | 148B6108 | CHV-X 125 D | 148B6136 | 148B6599 | |
SCA-X 对接焊 ANSI (B 36.10 壁厚等级Sch 80) | |||||||
15 | 1/2 | SCA-X 15 A ANG | 148B5209 | CHV-X 15 A | 148B5237 | 148B6582 | |
20 | 3/4 | SCA-X 20 A ANG | 148B5309 | CHV-X 20 A | 148B5337 | 148B6584 | |
25 | 1 | SCA-X 25 A ANG | 148B5409 | CHV-X 25 A | 148B5437 | 148B6586 | |
32 | 11/4 | SCA-X 32 A ANG | 148B5509 | CHV-X 32 A | 148B5537 | 148B6588 | |
40 | 11/2 | SCA-X 40 A ANG | 148B5609 | CHV-X 40 A | 148B5637 | 148B6590 | |
50 | 2 | SCA-X 50 A ANG | 148B5703 | CHV-X 50 A | 148B5737 | 148B6592 | |
65 | 21/2 | SCA-X 65 A ANG | 148B5802 | CHV-X 65 A | 148B5837 | 148B6594 | |
80 | 3 | SCA-X 80 A ANG | 148B5903 | CHV-X 80 A | 148B5937 | 148B6596 | |
100 | 4 | SCA-X 100 A ANG | 148B6004 | CHV-X 100 A | 148B6037 | 148B6598 | |
125 | 5 | SCA-X 15 A ANG | 148B6103 | CHV-X 125 A ANG | 148B6137 | 148B6600 | |
承插焊 ANSI (B 16.11) | |||||||
15 | 1/2 | CHV 15 SOC | 148B6601 | ||||
20 | 3/4 | CHV 20 SOC | 148B6602 | ||||
25 | 1 | CHV 25 SOC | 148B6603 | ||||
32 | 11/4 | CHV 32 SOC | 148B5539 | 148B6604 | |||
40 | 11/2 | CHV 40 SOC | 148B6605 | ||||
50 | 2 | SCA-X 50 SOC ANG | 148B5704 | CHV 50 SOC | 148B5740 | 148B6606 | |
根据部件订货 SCA& CHV
表格 1:SVL 阀体
连接方式
规格（DN） | 阀体 | |||||||||||
DIN-对接焊 | ANSI-对接焊 | GOST-对接焊 | SCO | FPT | T | |||||||
mm | in | ANG | STR | ANG | STR | ANG | STR | ANG | STR | ANG | STR | ANG |
15 | 1/2 | 148B5252 | 148B5253 | 148B5254 | 148B5255 | 148B5391 | 148B5392 | 148B5256 | 148B5257 | 148B5258 | 148B5259 | |
20 | 3/4 | 148B5352 | 148B5353 | 148B354 | 148B5355 | 148B5393 | 148B5394 | 148B5356 | 148B5357 | 148B5358 | 148B5359 | |
25 | 1 | 148B5452 | 148B5453 | 148B5454 | 148B5455 | 148B5498 | 148B5499 | 148B5456 | 148B5457 | 148B5458 | 148B5459 | |
31 | 11/4 | 148B5576 | 148B5577 | 148B5578 | 148B5579 | 148B5593 | 148B5594 | 148B5580 | 148B5581 | 148B5582 | 148B5583 | |
40 | 11/2 | 148B5652 | 148B5653 | 148B5654 | 148B5655 | 148B5681 | 148B5682 | 148B5656 | 148B5652 | |||
50 | 2 | 148B5741 | 148B5742 | 148B5743 | 148B5744 | 148B5390 | 148B5391 | 148B5745 | 148B5746 | |||
65 | 21/2 | 148B5816 | 148B5817 | 148B5818 | 148B5819 | 148B5816 | 148B5817 | |||||
8 | 3 | 148B5912 | 148B5913 | 148B5914 | 148B5915 | 148B5912 | 148B5913 | |||||
100 | 4 | 148B6014 | 148B6015 | 148B6016 | 148B6017 | 148B6014 | 148B6015 | |||||
125 | 5 | 148B6112 | 148B6113 | 148B6114 | 148B6115 | 148B6133 | 148B6134 | |||||
表格 2:SCA-X 完整顶部部件
包括垫圈和螺栓
规格 | SCA-X | CHV-X | |
mm | in | ||
15 | 1/2 | 148B5282 | 148B5283 |
20 | 3/4 | ||
25 | 1 | 148B5482 | 148B5483 |
31 | 11/4 | ||
40 | 11/2 | ||
50 | 2 | 148B5735 | 148B5747 |
65 | 21/2 | 148B5825 | 148B5827 |
8 | 3 | 148B5918 | 148B5919 |
100 | 4 | 148B6019 | 148B6022 |
125 | 5 | 148B6118 | 148B6119 |
面议
￥88.00/件
￥99.00/件
面议
￥88.00/件
￥88.00/件
￥88.00/件
面议
面议
￥99.00/件
本网页所展示的有关【大量供应丹佛斯截止止回阀SCA-X & 止回阀CHV-X，原装正品、假一罚十】的信息/图片/参数等由的会员【 温州市宏图机电有限公司 】提供，由智能装备网会员【 温州市宏图机电有限公司 】自行对信息/图片/参数等的真实性、准确性和合法性负责，本平台（本网站）仅提供展示服务，交易前请与卖家联系，谨慎交易，因交易而产生的法律关系及法律纠纷由您自行协商解决，本平台（本网站）对此不承担任何责任。您在本网页可以浏览【大量供应丹佛斯截止止回阀SCA-X & 止回阀CHV-X，原装正品、假一罚十】有关的信息/图片/价格等及提供 【大量供应丹佛斯截止止回阀SCA-X & 止回阀CHV-X，原装正品、假一罚十】的商家公司简介、联系方式等信息。
在您的合法权益受到侵害时，请您致电0755-27210422，我们将竭诚为您服务，感谢您对智能装备网的关注与支持！
周一至周五 AM9:00 - PM18:00
站务与合作：info@deppre.com
广告与积分：2528074116
扫码关注或加入QQ群（577347244）
第1年
长期大量供应丹佛斯工业制冷专用截

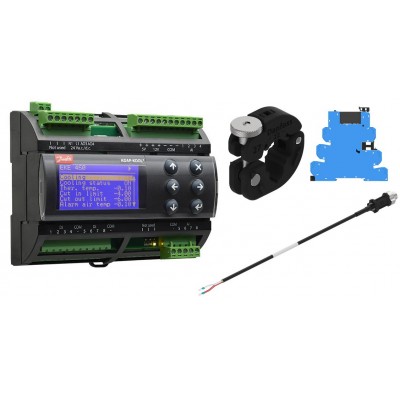

丹佛斯工业制冷NEO CHARGE 低充/湿
