微深节能 环形加热炉旋转角度系统 格雷母线

冶金轧钢工序中的环形加热炉依靠炉底旋转带动钢坯循环转运，炉体工位的角度精准把控，直接关系钢坯加热均匀度与出料时序匹配。炉区内部高温辐射、氧化粉尘弥漫，现场电磁设备集中，传统角度检测装置长期受高温粉尘影响，易出现数据漂移，需要频繁停机校正，打断连续生产节奏。微深节能将格雷母线位移测量技术应用于环形加热炉旋转角度检测系统，沿炉底环形运行轨道铺设闭环母线装置，旋转底盘配套安装天线箱与信号编码单元，依托电磁感应持续采集线性位移数据，换算输出实时旋转角度，无需人工反复标定基准点位，环形全程检测无断点，为钢坯定点入料、均匀加热、精准出料联锁提供连续稳定的检测数据。

环形加热炉周边工况严苛，持续高温、金属粉尘与轻微腐蚀性烟气长期附着设备，炉底重载旋转带来不间断震动，对检测配件的防护性能、耐高温及抗振能力提出较高标准。格雷母线采用橡塑与尼龙加纤复合原料，具备防尘、耐热、耐油污侵蚀的特性，可适应炉区大范围温度波动，长期使用不易出现材质老化开裂。天线箱与母线保持非接触感应间隙，运行过程不存在机械摩擦损耗，能够缓冲环形轨道轻微形变、底盘旋转颠簸产生的小幅偏摆。系统具备良好电磁兼容性能，可抵御加热炉变频器、驱动电机产生的电磁干扰，二十四小时连续轧钢生产中，角度检测数值输出平稳，无跳变、丢失现象。

格雷母线兼顾位移采集与数据通信双重功能，单条环形线路同步完成检测信号采集与控制指令交互，精简炉体周边繁杂布线。配套编解码模块完成感应信号转换、位移与旋转角度换算，兼容 RS485、以太网、PROFINET 等主流工业通讯协议，可与现场 PLC、轧钢中控平台无缝对接。中控界面实时展示炉底当前旋转角度、运行转速，依托持续角度数据搭建工艺控制逻辑，实现进料工位锁定、出料精准对位、旋转区间限位、工序时序联动等功能，依靠程序规范钢坯流转节奏，减少现场人工调整频次，规避对位偏差引发的钢坯加热不足、出料卡阻等问题。

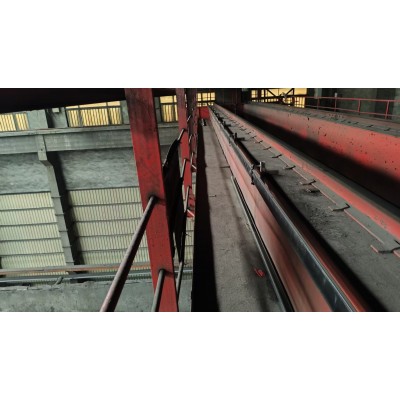

整套检测系统采用悬挂式安装结构，沿环形炉底外侧轨道布设，施工阶段无需改动加热炉本体钢结构、传动基座与厂区土建，适配新建轧钢生产线配套以及老旧环形加热炉检测模块升级改造。非接触式运行结构有效延缓零部件损耗速度，日常运维流程简单，仅需定期检查母线固定支架、天线安装姿态以及线路接头，配件检修、更换操作便捷。企业配套完整实操培训与常态化运维保障，帮助工作人员掌握角度数据查看、设备巡检及简易故障处置方式。依托格雷母线稳定的角度检测能力，环形加热炉炉底旋转动作实现精细化管控，轧钢加热工序运转更加平稳有序，助力冶金热加工生产线朝着标准化、数字化、少人化方向升级。
