螺旋缠绕板式换热设备是一种高效、紧凑的热交换装备，其核心在于将螺旋缠绕结构与板式传热技术相结合，在有限的空间内实现了高效的热量传递。

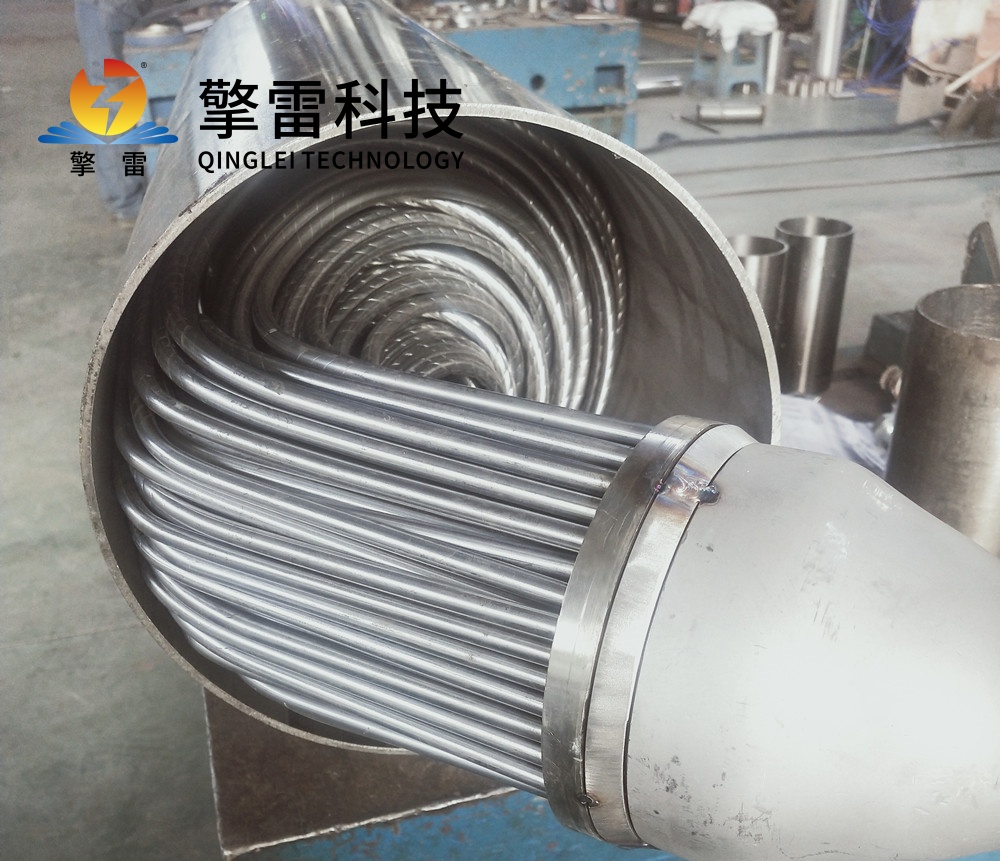

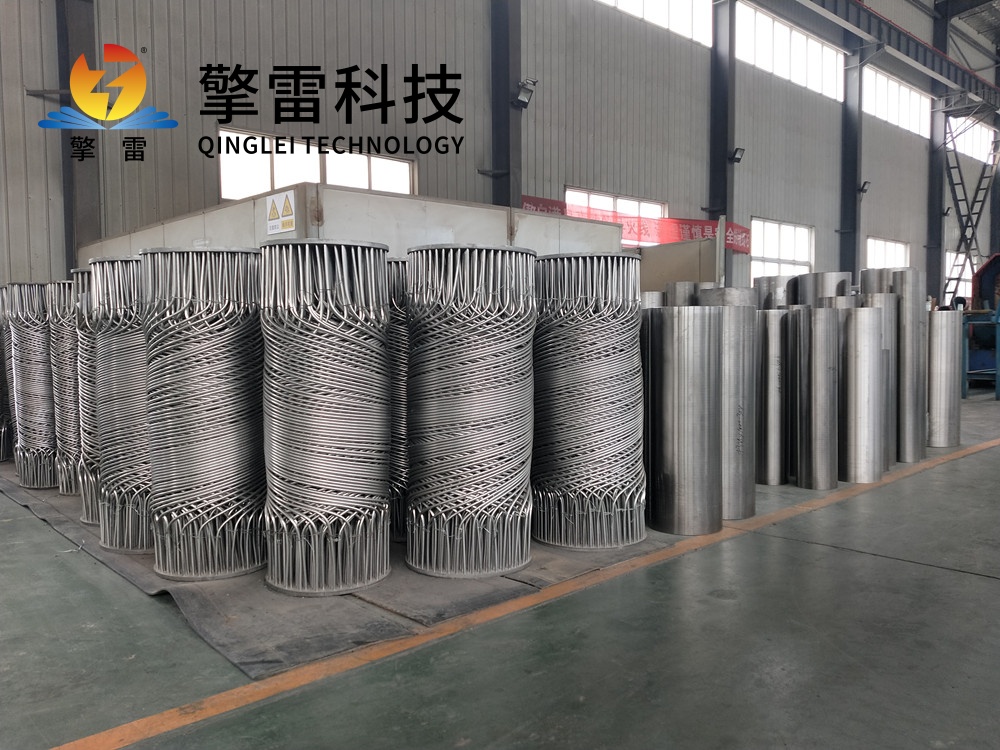

该设备的核心结构是由数百根换热管以3°—20°的螺旋角反向缠绕于中心筒体，形成多层立体螺旋通道，相邻层的缠绕方向相反。这种独特的三维螺旋结构设计，使得流体在管内流动时产生强烈的二次环流，通过离心力有效破坏热边界层，使湍流强度显著提升，从而大幅强化了传热效果。同时，管程与壳程流体通常采用逆流布置，进一步提高了温差利用率，热回收效率可达较高水平。
结构紧凑是该设备的另一大优势。得益于多层螺旋缠绕设计，其单位体积内的传热面积远超传统列管式换热器，使得设备体积和占地面积大幅缩减，重量也显著减轻。这种轻量化、模块化的设计，不仅降低了厂房的基建投入，还使其能够轻松适配空间受限的改造项目或海洋平台等特殊场景。
在可靠性与使用寿命方面，螺旋缠绕的弹性管束结构允许换热管在轴向自由伸缩，从而有效消除了因热胀冷缩产生的热应力，并抑制了流体诱发的振动。结合全焊接工艺与316L不锈钢、钛合金或碳化硅复合材料等耐腐蚀材质，设备能够适应较宽的温度与压力范围，并具备较长的设计使用寿命。此外，螺旋流道内流体的高速旋转产生了强大的离心力，赋予了介质天然的自清洁能力，使得污垢沉积率显著降低，延长了清洗维护周期。
凭借上述特点，螺旋缠绕板式换热设备在多个工业领域得到了广泛应用。在石油化工行业，它被用于乙烯裂解、加氢装置等高温高压工况下的气体换热与冷凝；在精细化工与制药领域，用于精确控制反应温度，保障产品质量；在能源与环保领域，则用于大规模余热回收系统，助力节能减排。
总体而言，螺旋缠绕板式换热设备以其高效的传热性能、紧凑的结构设计和良好的运行可靠性，成为现代工业实现节能减排与降本增效的重要选择。尽管其制造工艺要求较高，但凭借显著的节能效果和较低的维护成本，从全生命周期来看，其综合经济效益更为可观。随着材料与智能控制技术的不断进步，这类设备正朝着更高参数、更长寿命和更智能化的方向持续演进。
