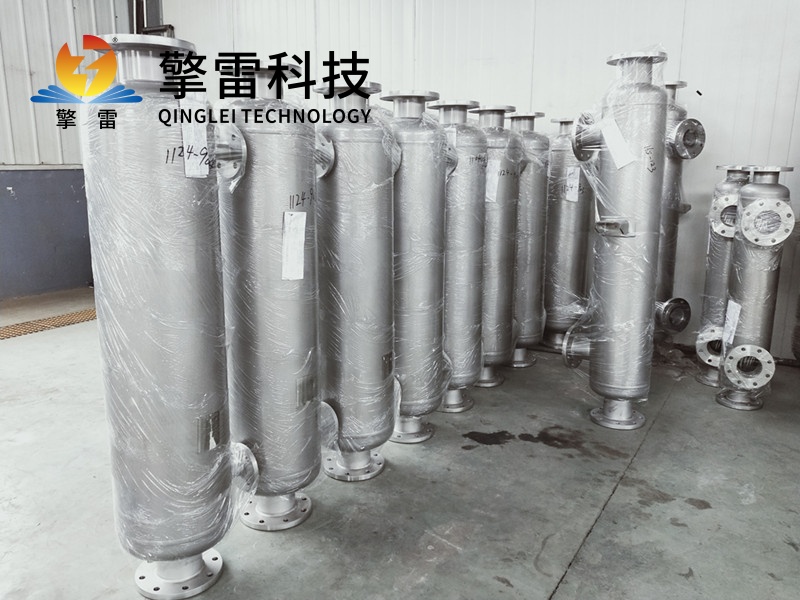

螺旋缠绕管换热器是一款紧凑型高效换热设备，属于改良型管壳式换热品类，将换热管道分层螺旋缠绕在中心筒外围，依靠特殊流道结构实现冷热流体热量交换，广泛应用于工业余热回收、低温工艺、精细化工、集中供热等领域，承担介质加热、冷却、热能回收等工作。设备由承压壳体、中心筒、多层缠绕管束、管板、封头及流体接口组成，冷热介质被管壁分隔，分别沿不同通道流动，通过管壁完成热量传递，两种介质互不接触。

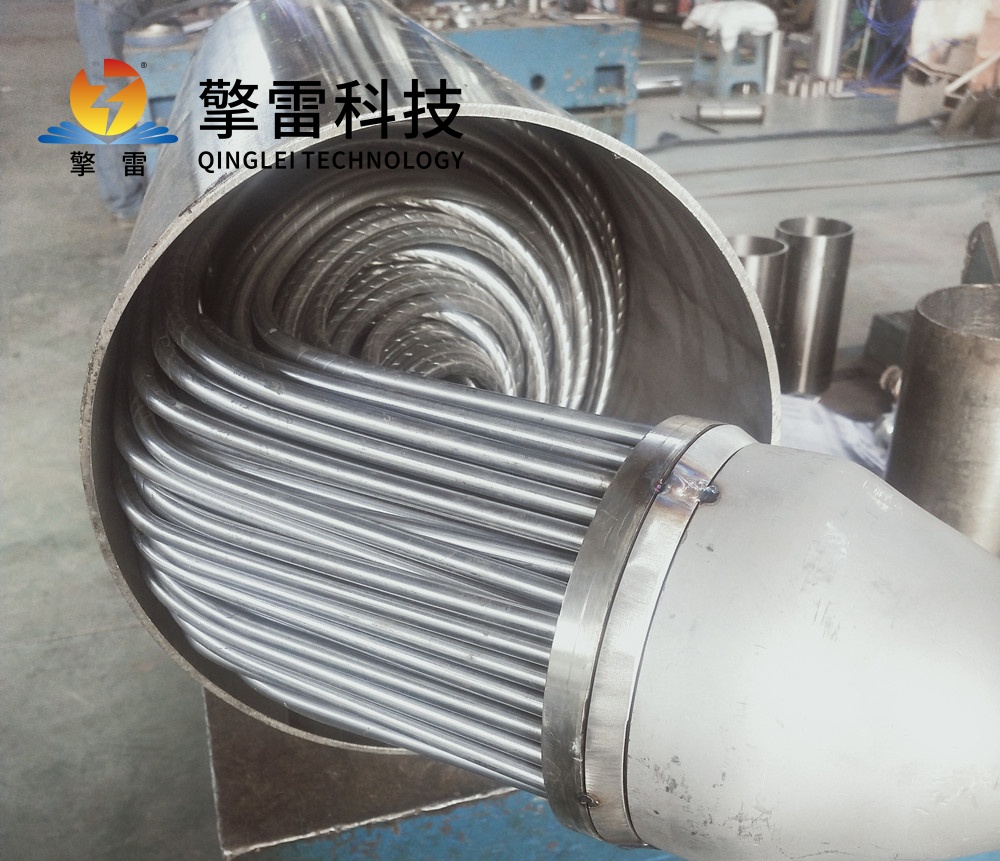

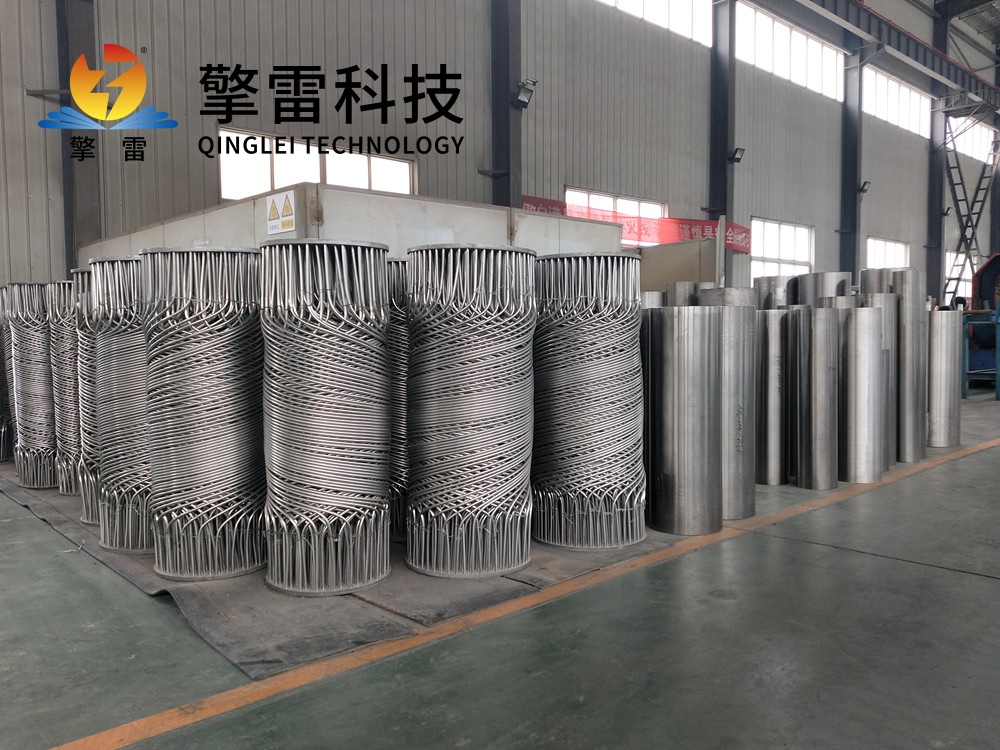

管束分层交错缠绕的构造，能够改变流体流动状态，持续扰动流体边界层，弱化边界层对传热带来的阻碍。设备普遍采用纯逆流换热形式，在温差较小的工况下依旧可以保持稳定的换热效果。换热管材可选不锈钢、合金等多种材质，企业结合介质腐蚀性、运行温度进行选型，支持卧式、立式两种安装方式，适配不同厂房与机房空间规划。
螺旋缠绕结构具备一定弹性形变能力，面对工况温度交替变化产生的热胀冷缩，可以缓冲部分热应力，降低管束与管板连接处发生泄漏、断裂的风险，拥有较好的抗热冲击性能。壳体满足常规承压要求，端部可设计为可拆卸结构，便于工作人员开展管路巡检、污垢冲洗作业。流体长期循环运行易析出结晶与水垢，定期清理管壁附着物，能够防止换热面被覆盖，保障持续稳定传热。
在实际生产场景中，螺旋缠绕管换热器用途多样。高温工艺流体的余热可以通过设备回收，预热进料物料，减少蒸汽消耗；低温生产线利用设备完成冷媒换热，维持工序所需温度；供热系统中实现冷热介质转换，满足厂区生产与采暖需求。
流体在螺旋通道内不断转向，流动阻力高于普通直管列管换热器，方案设计阶段需要结合配套泵组参数综合核算，平衡换热面积与系统动力消耗。管束排布较为精密，不宜输送含有大量粗大固体颗粒的介质，避免颗粒物持续冲刷损伤管道。同等换热规模下，设备占用空间小于传统列管换热器，适合场地有限的新建或者改造项目。
设备加工工艺相对繁琐，前期投入高于直管换热设备，但换热密度更高，长期运行有助于降低能源消耗。整机无旋转运动部件，搭配减震支座后运行振动、噪音水平适中，能够适应生产线长时间连续运行。
