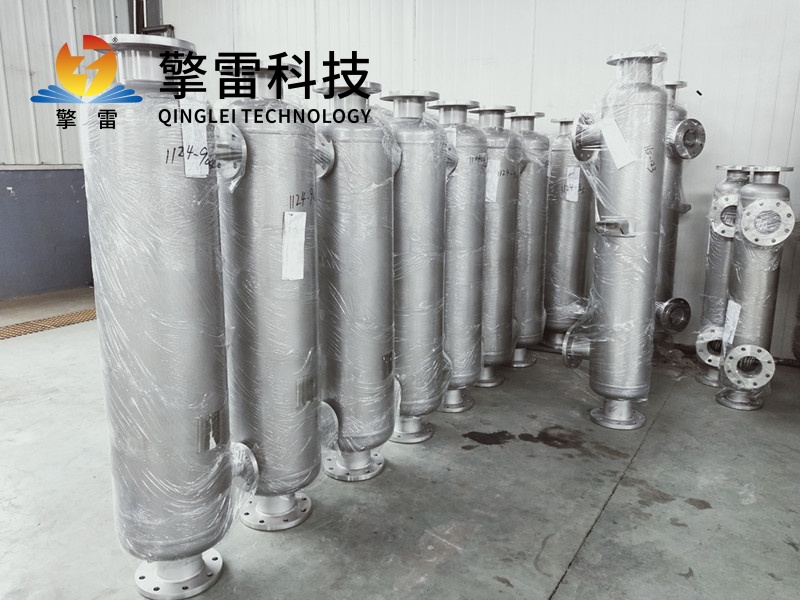

螺旋缠绕式管式换热器属于紧凑型管壳式换热设备，将换热管材分层螺旋缠绕于中心筒外侧，依托独特结构实现冷热介质热量交换，广泛应用于工业余热回收、低温工艺系统、精细化工、区域供热等领域，完成流体加热、冷却以及余热回收等工艺操作。设备由承压外壳、中心支撑筒、缠绕管束、管板、封头与流体接口构成，冷热介质分区通行，被管壁相互隔开，依靠管壁完成热能传递，介质之间不会发生混合。

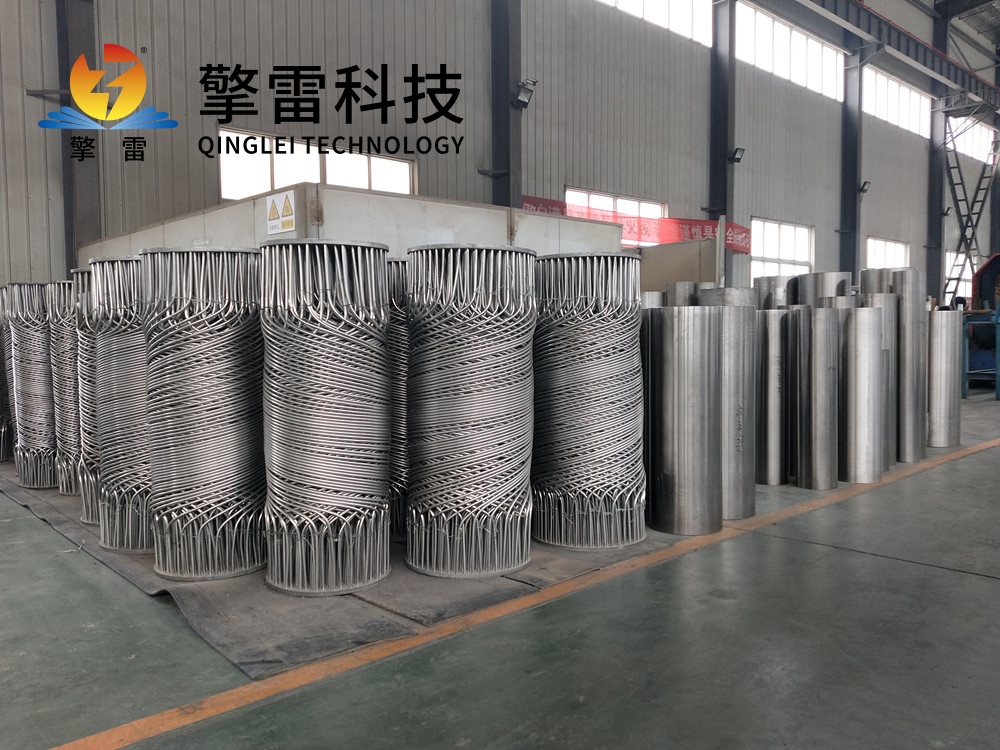

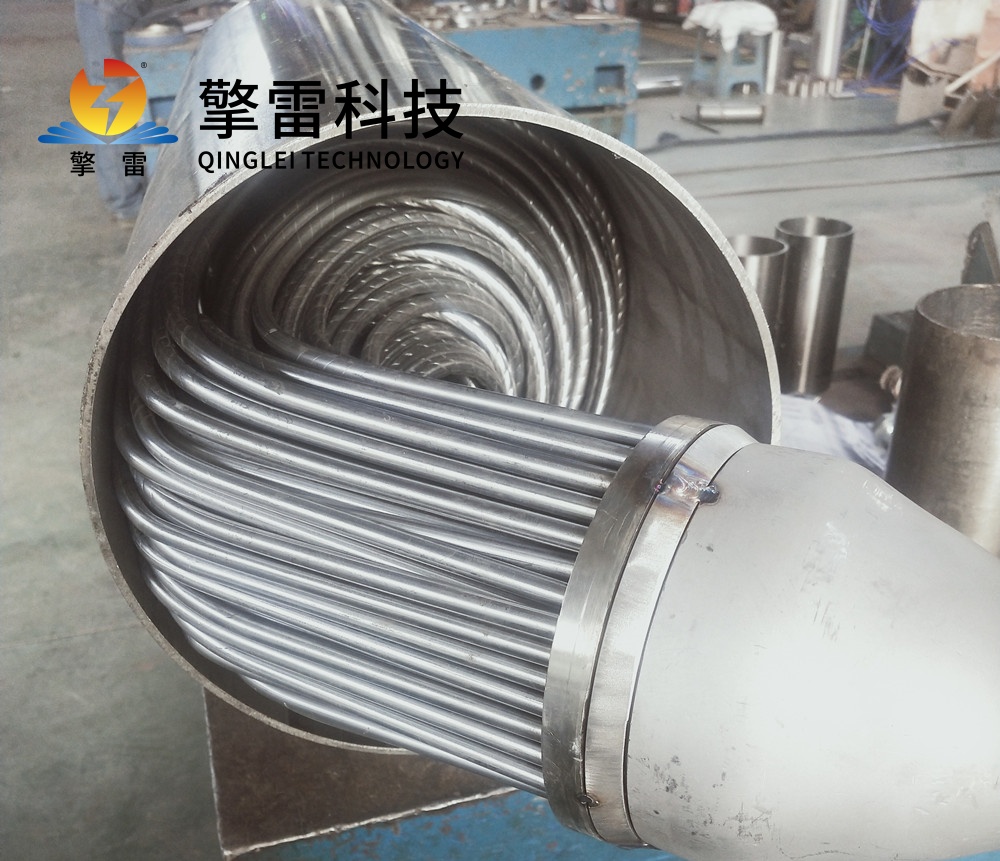

管束采用多层交错缠绕布局，流体流动过程中不断改变流向，持续扰动流体边界层，促进热量传导。设备大多采用纯逆流换热形式，在温差偏小的工况下依旧可以保持不错的换热水平。管材可选不锈钢、特种合金等多种材质，企业可以根据介质腐蚀性、运行温度匹配材料，卧式、立式安装形式均可按需定制，适配不同厂区机房布局。
螺旋缠绕结构拥有良好的形变适应能力，面对生产过程中频繁的温度升降，能够缓冲热胀冷缩产生的应力，降低管束与管板连接位置出现破损的概率，拥有较好的抗热冲击能力。壳体承压结构设计规范，满足常规工业运行压力标准，端部可设置可拆卸封头，方便工作人员开展管路外观检查、管壁污垢冲洗清理。介质长期循环容易析出水垢、黏性沉积物，定期清洁换热表面，可以避免附着物阻碍传热，维持设备稳定运行状态。
在实际工业运用中，螺旋缠绕式管式换热器应用场景丰富。高温工艺流体携带的余热被设备回收，用来预热待加工原料，减少蒸汽资源消耗；低温换热系统依靠设备调控介质温度，保障后续工序有序开展；各类余热回收项目中，捕获废弃热能，提升工厂整体能源利用水平。
流体在螺旋通道内持续转向，流动阻力高于传统直管列管换热器，方案设计阶段需要结合配套泵组参数综合测算，平衡换热面积与系统动力消耗。缠绕管束结构精密，不适宜输送含有大量粗大固体颗粒的介质，防止颗粒物持续冲刷磨损管材。同等换热规模下，设备整体占地面积小于常规列管换热器，适合空间受限的场地安装。
