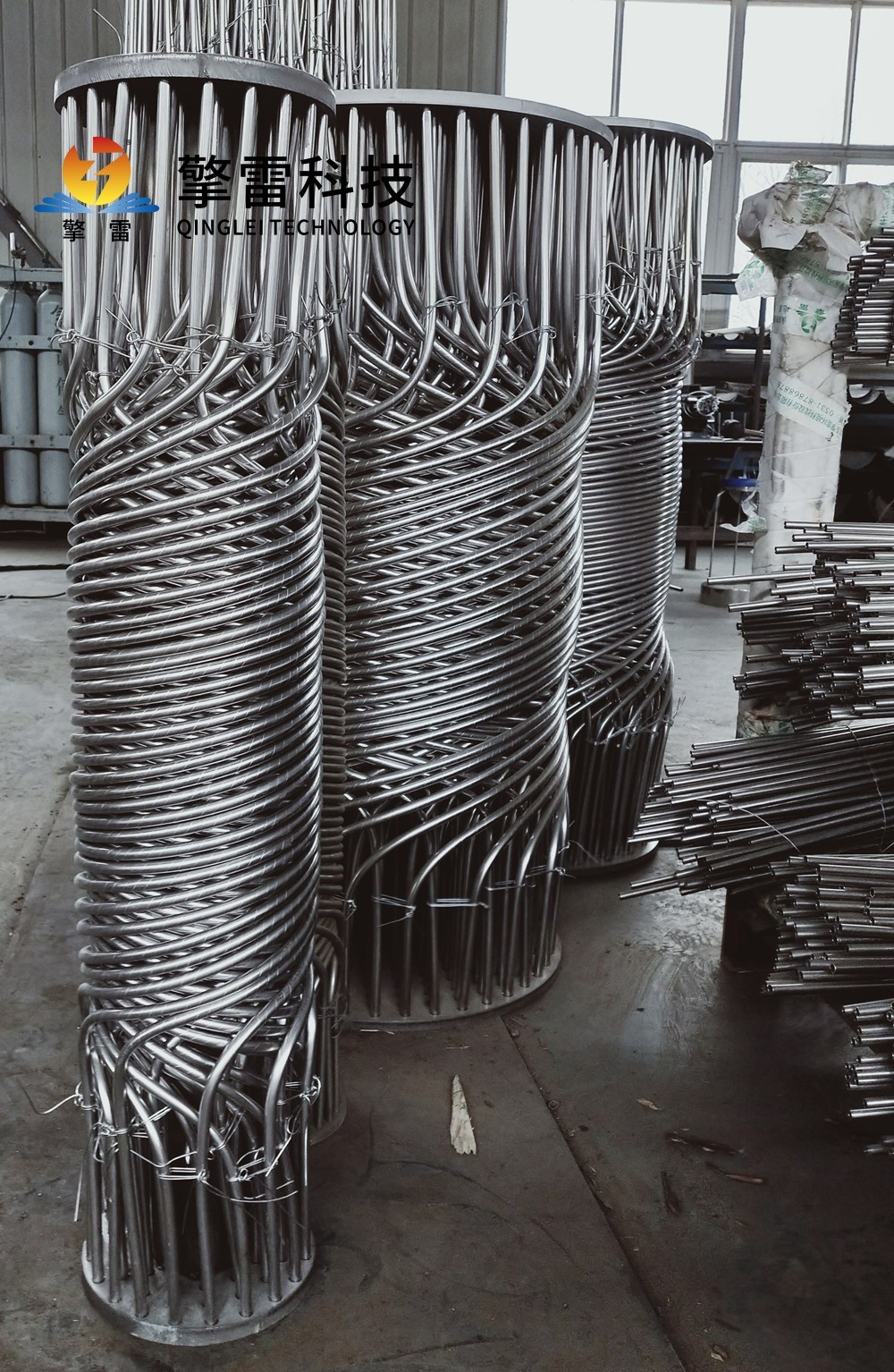

缠绕式列管换热器（Spiral Wound Heat Exchanger）是现代工业热交换领域中极具颠覆性的革新装备，它彻底打破了传统管壳式换热器“直管+折流板”的百年结构局限，通过精密的几何设计与强化传热技术，实现了换热效率、空间利用率与设备可靠性的质的飞跃。该设备的核心在于其精密的螺旋缠绕管束系统，多根换热管以3°至20°的螺旋角紧密缠绕在中心筒体上，且相邻层的缠绕方向相反。这种正反向交替的“弹簧密码”不仅保证了管束的自支撑刚性，还有效平衡了轴向力，防止了运行中的管束位移与振动。
在热力学与流体力学性能上，螺旋缠绕结构展现出了卓越的优势。流体在复杂的螺旋通道内流动时，受离心力作用会产生强烈的迪恩涡与二次环流效应，极大地破坏了热边界层，使流体始终保持高度湍流状态。这一机制使得设备的传热系数大幅跃升，最高可达14000 W/(m²·℃)，是传统直管设备的3至7倍。同时，由于管束两端预留了自由弯曲段，设备具备了极强的自补偿热应力能力，即使在150℃以上的温差工况下，也能有效消除热应力开裂风险，确保设备在极端温度波动下的长期可靠性。
紧凑性与自清洁能力是该设备的另一大亮点。在同等换热量下，其体积仅为传统管壳式换热器的十分之一，重量减轻约40%，极大地节省了宝贵的基建空间与安装成本。此外，高速流动的流体在螺旋流道内形成了天然的“擦洗效应”，显著降低了杂质沉积与结垢倾向，污垢沉积率可降低70%以上，从而大幅延长了清洗周期并减少了维护成本。在承压与耐温方面，全焊接结构使其能够耐受高达30MPa的压力，工作温域更是覆盖了从-196℃深冷到1200℃高温的广阔区间。
凭借这些硬核优势，缠绕式列管换热器已广泛应用于石油化工、电力能源、制药食品及新能源等关键领域。在炼化催化裂化装置中，它替代传统U形管换热器，使换热效率提升超60%；在LNG液化与氢能储能等极端工况下，它实现了极高的能效转化；在制药与乳制品生产中，其光滑流道与无菌设计满足了严苛的GMP标准。随着材料科学与智能制造的深度融合，未来的缠绕式列管换热器正朝着碳化硅复合材料应用、AI预测性维护及仿生流道设计等方向持续演进，必将在工业节能降耗与绿色转型的进程中发挥不可替代的核心作用。
