QSJ系列双曲面搅拌机安装步骤

1、在岸上短时间开机观察叶轮转动方向，从上往下看正确转动方向为逆时针旋转。若反之，则任意调换2根电源接线位置。

2、将电机电缆与吊索分开固定，千万不能将电缆钢绳捆扎在一起。要防止钢绳和电缆卷入叶轮中。

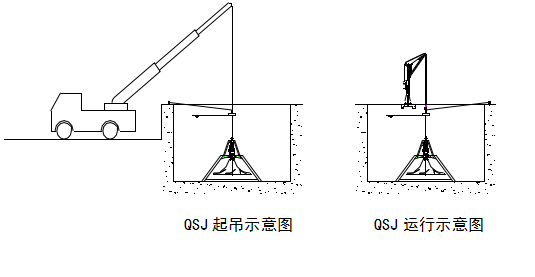

3、用吊车起双曲面，缓慢地放入池中制定位置，注意不要撞到池壁。

4、将固定绳索一端固定在岸边，电缆接电控柜。

污泥玻璃钢搅拌机多曲面水下搅拌器广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合，尤其适用在污水处理工作中的混凝池、调节池、厌氧池、硝化和反硝化池。

产品特点：

1. 搅拌效果好，无搅拌死角-流态好

2. 大比表面积叶轮，配套功率小-节能

3. 安装灵活，维护方便-便捷

安装注意事项：

1. 安装前要有一名合格电工检查电机、电器并确定转向，叶轮离池底的*小工作距离<=300mm且池底平整、结实、池内无建筑垃圾

2. 如果长时间不运行，重新启动时要防止淤积造成叶轮堵塞而烧毁马达

3. 在封闭池中要考虑到叶轮的进出口安装尺寸

4. 注意水下电缆要固定，防止磨损

5. 使用前请详细阅读产品安装、保养和维修说明书

6. 污泥玻璃钢搅拌机多曲面水下搅拌器维护保养注意事项：

7. 需要定期更换减速机润滑油，并且需要清理内部油污

8. 定期检查搅拌轴锁紧螺母，看是否有松动

9. 定期检查搅拌轴摆动情况

10. 定期检查转动部件有无异常声音及升温

11. 定期检查电流有无异常变化

特点：

1. 搅拌效果好，无搅拌死角-流态好

2. 大比表面积叶轮，配套功率小-节能

3. 安装灵活，维护方便-便捷

工作原理：
G/QSJ 型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其*的叶轮结构设计，将流体特性与机械运动相结合。双曲线的方程为 xy=b 曲线沿 y 轴旋转而构成的曲面体;为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向(y)和径向(x)方向的交叉水流正是由于 G/QSJ 型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。较大的比表面积可获得大面积的水体交换。中的混凝池、调节池、厌氧池、硝化和反硝化池。

安装注意事项：

1. 桥架上的预制板，放置水平。

2. 预置构件基础足够牢固，地脚螺栓以及连接部位应该可靠紧固

3. 将主机安放在预置的连接底板上固定好

4. 伞型叶轮与搅拌轴连接好，置于水中，避免碰撞池壁和桥架等物体，搅拌轴和主机连接。

5. 接通电源，观察搅拌轮转动方向，方向不对，需要调整好方向

6.
